无源晶振主要应用在低成本通信设备、玩具及小型电子产品等；有源晶振主要应用在音频及视频设备、工业自动化及控制设备等，有源晶振和无源晶振的区别见下表：
序号
对比项
无源晶振
有源晶振
1
别名
晶体/谐振器
英文：Crystal Unit
振荡器
英文：Oscillator
2
结构
只是个“晶体”
把“晶体+振荡电路”封装到一起
3

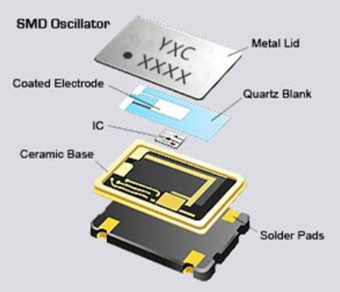

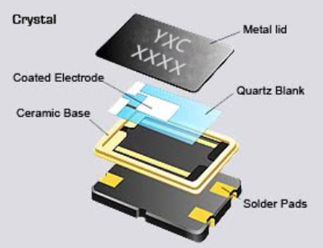

内部结构图
4
引脚数量
2个、4个
4个、6个、8个
5
起振方式
借助时钟电路产生震荡信号
自身即可产生震荡信号，可不依靠外部电路
6
最高精密度
±10PPM
±0.1PPM
7
信号质量
较差
较好
8
电路设计
简单
复杂
9
应用场景
对功耗和成本要求较低，且对稳定性要求不是极高的场合
对时钟信号精度要求高、稳定性强的场合
10
灵活性
较高（可通过调整外部电路实现频率调整）
较低（信号电平固定，灵活性差）
11
稳定性
相对较低（受环境温度、供电电压等条件影响）
高
详见下图
详见下图
