超高精度、超高可靠性时钟信号解决方案

作者：扬兴科技日期：2024-07-22 浏览量：

超高精度、超高可靠性时钟信号解决方案：鼎点娱乐恒温晶振

1、OCXO概述
恒温晶振（OCXO，Oven Controlled Crystal Oscillator）是一种利用恒温箱技术精确控制晶体振荡频率的高性能振荡器。通过将晶体置于一个恒温环境中，OCXO能够极大程度地减少环境温度变化对振荡频率的影响，从而提供超高的频率稳定性和精确性。OCXO广泛应用于通信、导航、测量仪器、军工、航空航天以及电力系统等高科技领域。

2、OCXO工作原理
恒温晶振的工作原理基于恒温控制系统，通过加热和反馈调节来维持晶体在一个恒定的温度点。具体步骤如下：
l 温度传感器：实时监测晶体振荡器周围的温度。
l 加热器：根据温度传感器的反馈信号，调节加热器的功率以维持恒定温度。
l 控制电路：采用精密的PID控制算法，确保加热器在需要时精确工作。
l 恒温环境：晶体振荡器置于恒温箱中，保持工作温度恒定，避免外部温度波动导致的频率漂移。
通过上述机制，OCXO能够提供极高的频率稳定性和长期可靠性，满足各种高精度应用的需求。

恒温槽示意图

3、OCXO产品特点
恒温晶振具备以下特点：
1. 极高的频率稳定性：频率稳定性通�？纱�10^-9量级，远超普通晶振。
2. 低相位噪声：OCXO具有低相噪特性，适用于对信号纯净度要求极高的应用。
3. 长寿命：选用优质晶体和高可靠性元器件，老化率可达10^-9量级，确保长期稳定运行。
4. 宽温范围：在宽温范围内保持高性能，适应各种复杂环境。
5. 高精度：在高精度时间和频率控制应用中，提供可靠的频率基准。
6. 抗振、抗冲击：OCXO设计中包含抗振动和抗冲击特性，确保在恶劣环境下仍能维持稳定的频率输出。这对于军事、航空航天和工业应用尤为重要。
7. 短稳特性：OCXO在短时间内具有极高的频率稳定性，能够在瞬间变化的环境条件下保持频率的稳定。这在需要快速响应的应用中尤为关键。

4、应用领域
恒温晶振广泛应用于以下领域：
1. 通信系统：在基站、卫星通信系统中用于频率合成、信号生成和同步。
2. 导航系统：作为GPS、北斗等全球导航卫星系统的核心组件，提供高精度时间基准。
3. 测试与测量仪器：用于频率计、时钟源等高精度测量仪器，确保测量结果的准确性和一致性。
4. 医疗设备：在高精度要求的医疗设备中，确保信号的稳定性和精确性。
5. 军工和航空航天：在雷达、电子对抗、导弹制导等高要求应用中，提供可靠的频率基准。
6. 电力系统：在智能电网、同步时钟和电力监控系统中，OCXO提供了关键的时间同步和频率基准功能。稳定的频率基准对于电力系统的可靠运行至关重要，能够有效提高系统的稳定性和安全性，确保电网的高效运行。

5、常用频点及应用
恒温晶振常用的频点及其对应的应用如下：
1. 10 MHz：广泛应用于测试与测量设备、通信基站以及导航系统，作为高精度参考频率。
2. 20 MHz：用于同步系统、网络时钟和高端通信设备。
3. 100 MHz：应用于雷达系统、高速数据传输和频率合成器中，提供高稳定性和低相位噪声的频率源。
通过选择适合的频点和高性能的恒温晶振，用户可以显著提升系统的整体性能和可靠性，确保在各种严苛条件下依然能够提供稳定、准确的频率信号。

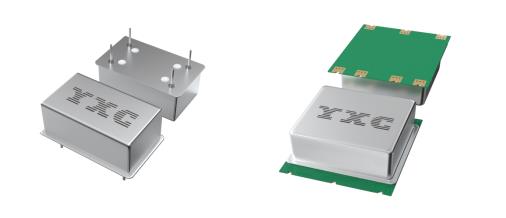

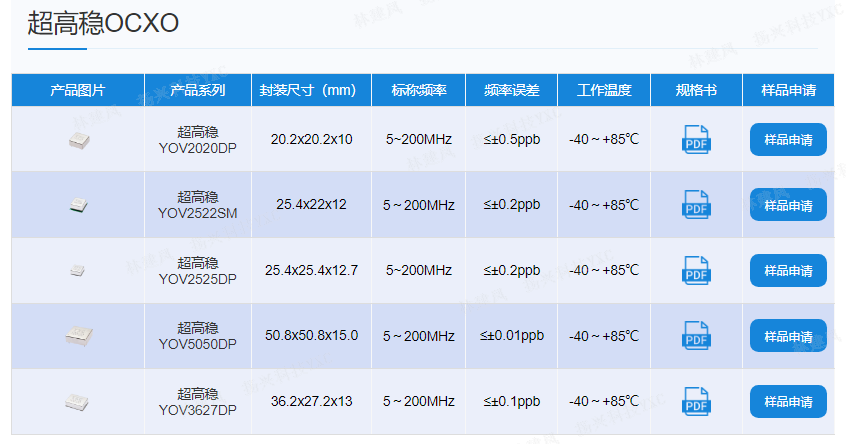

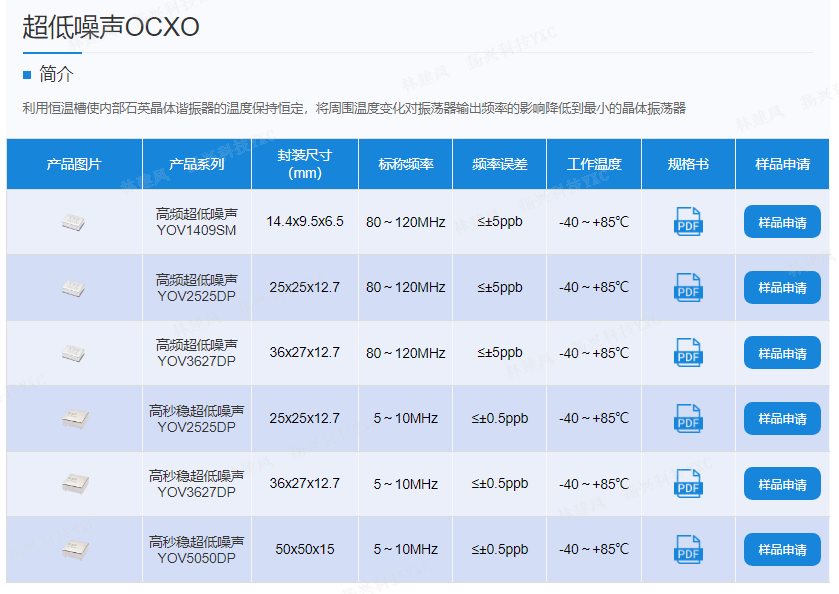

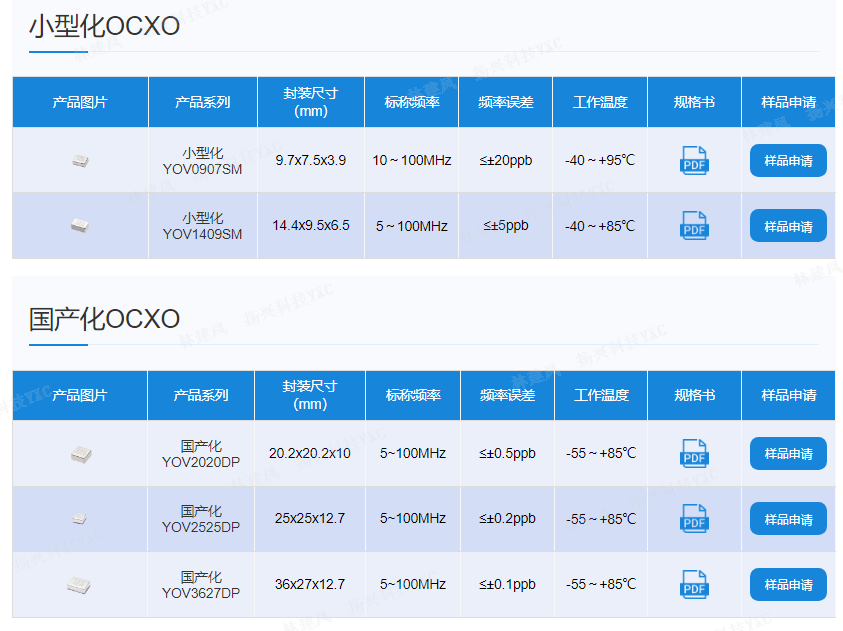

鼎点娱乐恒温晶振产品

扬兴科技鼎点娱乐提供超低相噪、超高稳定度、小型化、全国产化的恒温晶振，致力于为客户提供最优质的产品和定制化服务，以满足各种特殊应用需求。
