Q：有源晶振的用法及使用注意事项有哪些？

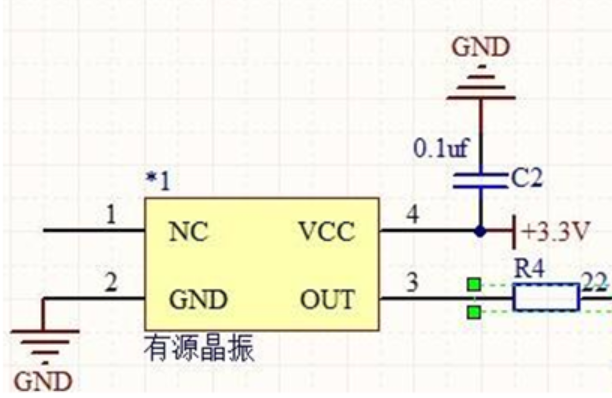

A：有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
· 有源晶振的电压输入脚最好不要直连电源，而是通过一个磁珠后接入，这样可大大降低电源噪声对时钟输出频率的影响。有源晶振的电源去耦电容的匹配也很重要，去耦电容一般选三个，容值依次递减。
· 有源贴片晶振不需要CPU的内部振荡器。在实际应用中注意做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号，这样可以起到减少谐波的作用。
Q：低温晶振不起振
A：低温不起振大多为电路没有匹配好，建议重新做振荡电路和匹配
