产品不了解，耗费精力大，采购怎么办?今天，小编推荐一份选购干货，3分钟快速学会晶振选型技巧，让工作加倍高效起来!
认证方式
石英晶体谐振器采用按料号方式进行认证。不同晶振厂商之间的料号命名规则存在一定差异，因此采购之前需确认好料号对应参数是否准确。
选型要求
1.时钟32.768KHz晶体谐振器封装选择
在满足稳定性的条件下，优先选用插件封装(2*6, 3*8)， 价格相对较有优势。贴片的价格相对较贵，稳定性好，占用空间小，适合自动贴装。
2.高频晶体谐振器封装选择
对稳定性要求不高的电路，优先选择49S或者49SMD封装,价格相对较有优势SMD7.*5/SMD5*3.2/SMD3.2*2.5/SMD2*1.6等价格相对49S系列高出很多。1.8432Mhz的封装只能选择49U的封装。
3.石英晶体谐振器频率偏差选择
其主要包括调整频差和温度频差,通常选用的为10PPM，20PPM。
4.标称频率选择
(1)AT切割方式下49S/SMD封装晶体对应各频率段。
●基频( Fundamental):在给定切变振动模式下，基频晶体频率范围在3.2MHz~32MHz内。
●三泛音(3rdOvertone ): 在给定切变振动模式下，三次泛音晶体频率范围在24MHz~ 80MHz内。
●五泛音(SthOvertone):在给定切变振动模式下，五次泛音晶体频率大于80MHz。

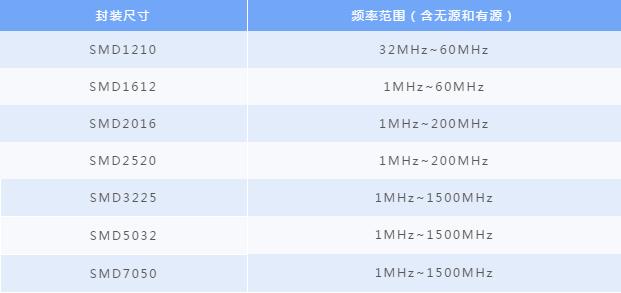

(2)封装SMD1.2*1.0~ SMD7.0*5.0晶体频率选择参照表：
5.负载电容选择
负载电容CL是组成振荡电路时的必备条件。在通常的振荡电路中，石英晶体谐振器作为感抗，而振荡电路作为一个容抗被使用。负载电容和谐振频率之间的关系不是线性的，负载电容小时，频率偏差量大，当负载电容提高时，频率偏差量减小。当振荡电路中的负载电容减少时，谐振频率发生较大的偏差，甚至当电路中发生一个小变化时，频率的稳定性就受到巨大影响。负载电容可以是任意值，但10-30PF会更佳。对该电容的要求较高，习惯用NPO(C0G)材质的电容。
6.振动模式选择
厚度切变振荡模式已广泛的被使用，除32.768K晶体采用音叉振动模式外，其他石英晶体均采用厚度切变振动模式。
7.切割方式选择
高频主要采用AT和BT切割方式，通常选用的是AT切割方式。
8.品质因素
Q值是石英晶体谐振器等效电路中动态臂谐振时的品质因素，振荡电路所能获得的最大稳定性直接与电路中晶体的Q值相关，Q值越高，外部电抗对晶体的影响越小。当然也不能一味的追求高Q值，其牺牲的是成本。
9.静态电容选择
通用为≤7pf，其主要影响的并联谐振频率fp。
10.工作温度范围选择
工作温度范围常用的是-20C~70C、-40°C~85°C、-40°C~105°C。普温选择-20°C~70°C，宽温选择-40C~ 85°C。
11.等效电阻选择
通常等效电阻来选择，针对特殊电路因负阻抗不够特殊规定等效电阻除外。
12.激励功率选择
激励电平可选值有: 2mW、1mW、 0.5mW、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW，目前常用到的为10μW~0.1mW之间。
13.年老化率选择
年老化率通常为3PPM/year和5PPM/year
总结
选购晶振并不是一件多复杂的事情，如果一直选用指定厂商的料号，可以直接发料询价。如果没有选定，只要了解自己产品所需要用到几个主要的晶振参数，如频率、封装尺寸、负载电容或者电压、工作温度、以及是否要求国产/进口品牌，这样采购起来可以节约很多时间。
