    差分晶振和无源晶振有什么区别

    作者： 扬兴科技 日期：2025-06-27 浏览量：
    ＞ 工作原理

    · 差分晶振（功能性晶振）

    差分晶振通过使用两种相位彼此完全相反的信号，从而消除了共模噪声，实现一个更高性能的系统。差分输出波形有LVDS、LVPECL、HCSL等。差分属于有源晶振，内部集成振荡电路，外部供电即可直接输出稳定的时钟信号。



    · 无源晶振（晶体谐振器）
    本质是一个被动元件，依赖外部电路（如MCU内部的振荡器）驱动才能起振。需匹配负载电容和电阻才能稳定工作。

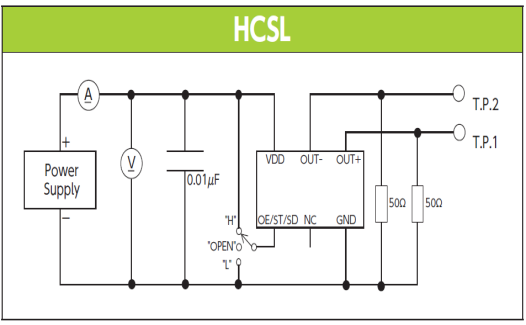

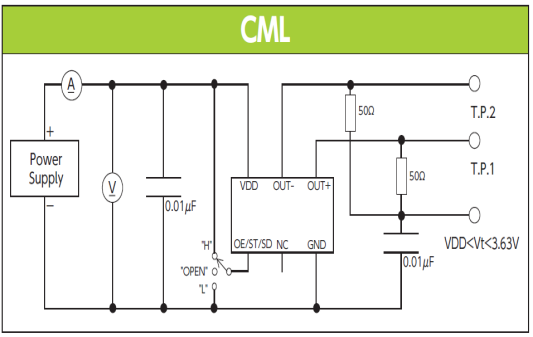

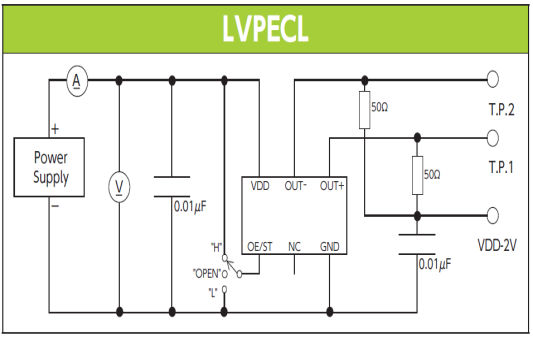

    ① 差分晶振一般6个PIN脚,测试电路如下图：



    ② 无源晶振

    两引脚或四引脚封装（无电源引脚）,需外接负载电容和匹配电阻。





    ＞ 性能特点



    ＞ 应用场景
    · 差分晶振：
    高速通信（如FPGA、SerDes等）。
    对EMI敏感的系统（如射频、航空航天等）。
    需要长距离传输时钟信号的场景。

    · 无源晶振：
    低成本嵌入式系统（如STM32、51单片机）。
    消费电子产品（如家电、玩具）。
    对时钟精度要求相对不高的场景。



    ＞ 关键区别总结
    信号类型：差分输出 vs 单端输出。
    集成度：差分晶振内置振荡器，无源晶振需外部电路驱动。
    抗干扰：差分信号更适合高速、高噪声环境。
    设计复杂度：无源晶振需匹配电容/电阻，差分晶振即插即用。
